Descrição
Aplicação

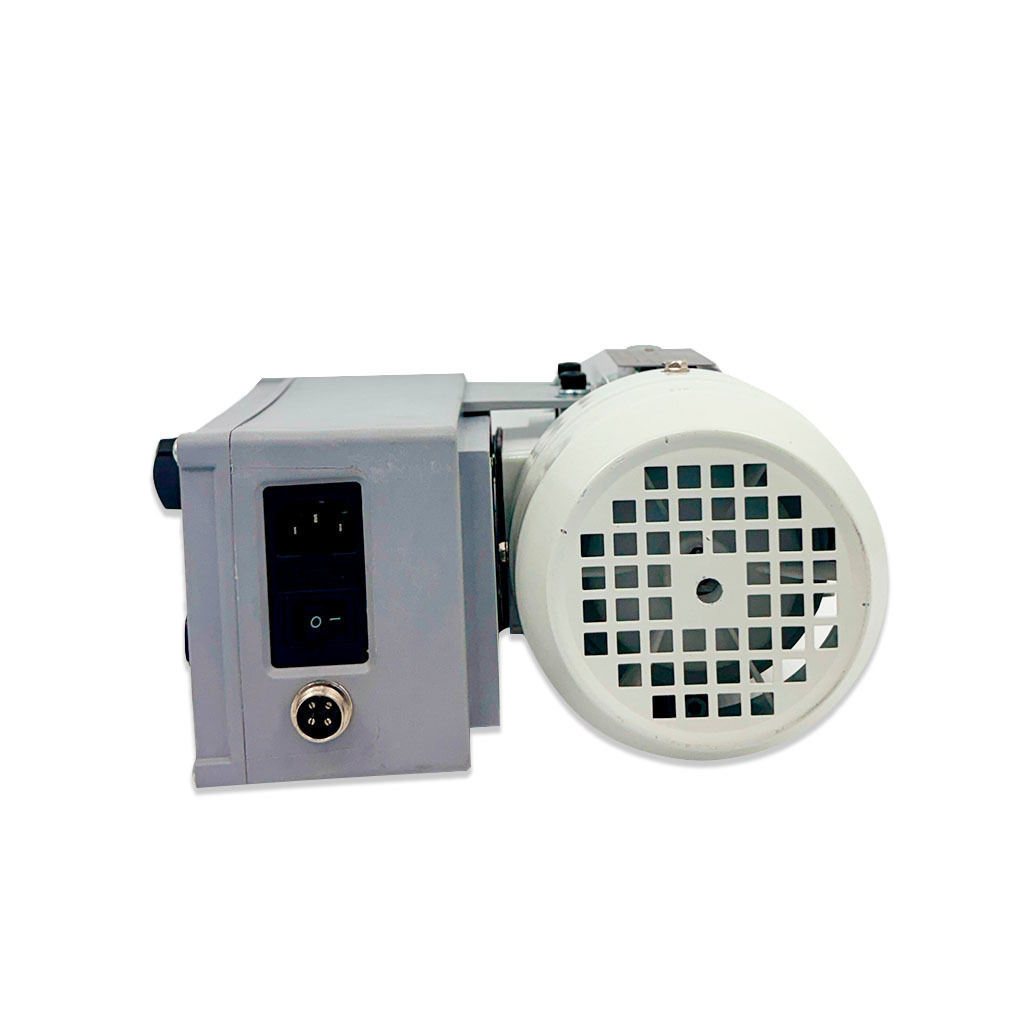

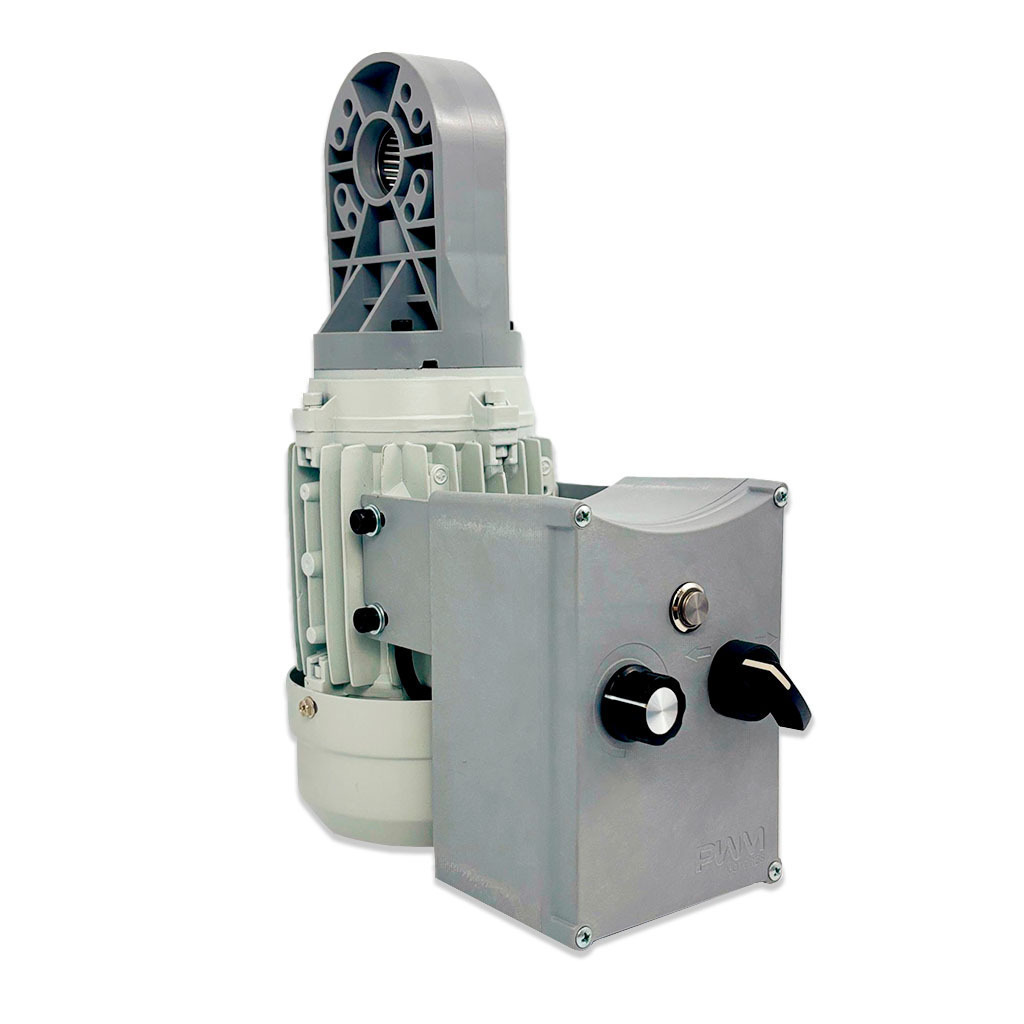

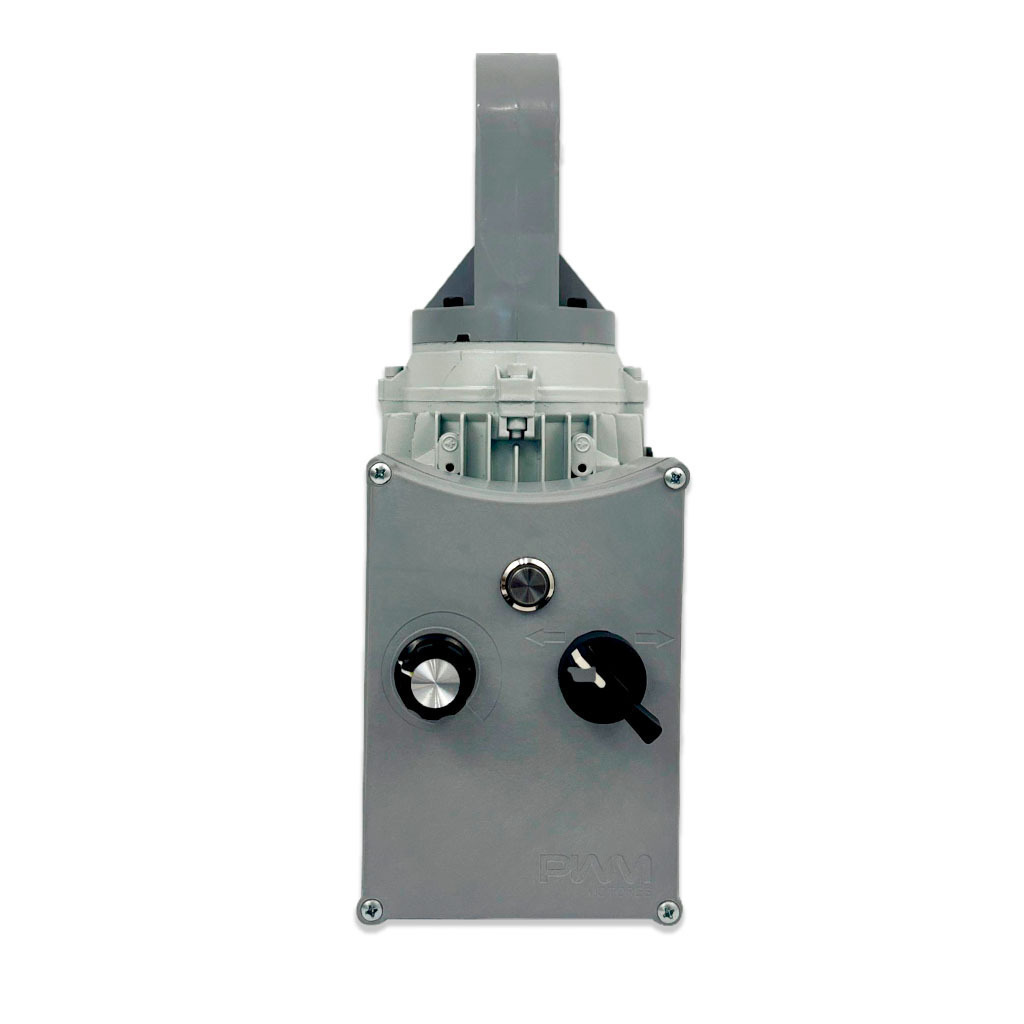

O Sistema de Avanço Automático PWM foi desenvolvido para máquinas-ferramenta convencionais como fresadoras, tornos e mandrilhadoras. Possui construção robusta e excelente desempenho, garantindo precisão, durabilidade e confiabilidade em ambientes industriais. Compatível com os modelos ALIGN e ACLASS, acompanha todos os componentes necessários para instalação e operação.
Características Principais
- Tipo: Monofásico, circuito AC
- Voltagem de entrada: 220V
- Frequência: 50/60 Hz
- Material principal: Poliacetal de alta resistência
- Compatibilidade: Fresadoras, tornos e mandrilhadoras convencionais
- Modelos compatíveis: ALIGN e ACLASS
Itens Inclusos
- Motor de avanço completo
- Cabo de ligação
- Batente mecânico
- Conjunto com micro fim de curso
- Engrenagem helicoidal em bronze
- Parafusos de fixação
- Kit de arruelas
Acessórios Inclusos
- Alojamento para eixo X
- Prende-cabo 5/16"
- Bucha de ajuste do motor 24x20x16 mm
- Calço de ajuste do motor 24x20x4 mm
- Pino guia 5x16 mm
- Parafuso de fixação M10x12
- Parafuso M4x8 mm
- Abraçadeira plástica 5x200 mm
Especificações Técnicas do Motor
- Marca: PWM
- País de fabricação: China
- Material do corpo: Poliacetal
- Modelo: Trifásico 0,2CV / 220V
- Frequência: 60 Hz
- Forma construtiva: DIN 42673, patas com flange pequenas B14
- Material do eixo: Aço carbono SAE 1040/45
- Tensão nominal: 220/380 V
- Número de fases: 3
- Grau de proteção: IP55
- Rotação nominal: 1650 rpm
- Potência: 0,12 kW (0,18 HP)
- Tipo de refrigeração: Ventilador externo
- Eficiência: 57%
- Fator de potência (cos φ): 0,58
- Ciclo de trabalho: S1 (serviço contínuo)
- Temperatura ambiente máxima: 40 °C
- Corrente nominal: 0,6 A
- Nível de ruído: 52 dB(A)
- Altitude de operação: até 1000 metros
- Faixa de temperatura de trabalho: -10 °C a 110 °C
- Massa aproximada: 3,7 kg
- Diâmetro do eixo: 11 mm
- Diâmetro externo do flange: 90 mm
- Diâmetro dos furos de montagem: 75 mm
- Torque nominal (Tn): 0,7 N·m
- Torque de partida (Tst): 1,6 N·m
- Torque máximo (Tm): 1,7 N·m
- SKU: 15760
- NCM: 8501.10.19
Especificações Técnicas da Placa Inversora
- Tensão de entrada: 220V AC
- Corrente de operação: 1,5 A
- Potência nominal: 0,2 kW (0,2 HP)
- Frequência de saída: 0–200 Hz, ajustável
- Proteção: contra sobrecorrente e sobreaquecimento
- Modo de controle: vetorial e V/F
Garantia
- Prazo: 2 anos contra defeitos de fabricação
- Não cobre desgaste natural da engrenagem de bronze
Observações
- O número de série está fixado diretamente no motor
- A remoção da placa de identificação implica perda imediata da garantia
- Produto acompanha manual técnico em português com instruções completas
⚙️ Sistema PWM — Precisão, confiabilidade e força em cada avanço. ⚙️
