Código 9646
Descrição:

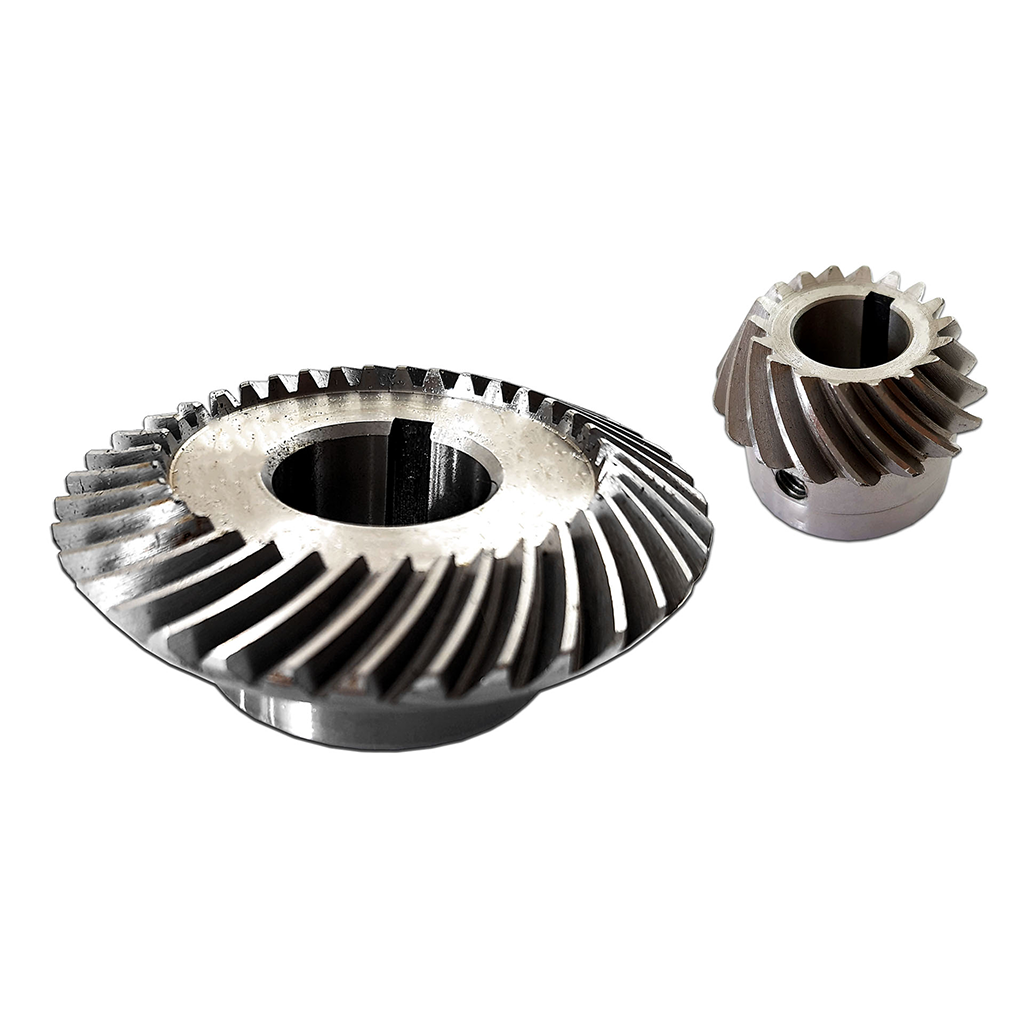

Conjunto de engrenagens cônicas helicoidais projetado para o sistema de elevação do eixo Z em fresadoras ferramenteiras. Fabricadas com alta precisão, as engrenagens proporcionam transmissão suave de torque, redução de ruídos e maior eficiência mecânica durante o ajuste vertical da mesa ou cabeçote. O par é composto por um pinhão e uma engrenagem maior, ambos com chavetas dimensionadas para acoplamento seguro e durável ao sistema da máquina.
Aplicação:
Movimentação vertical (eixo Z) em fresadoras ferramenta – transmissão angular entre eixos.
Características Técnicas:

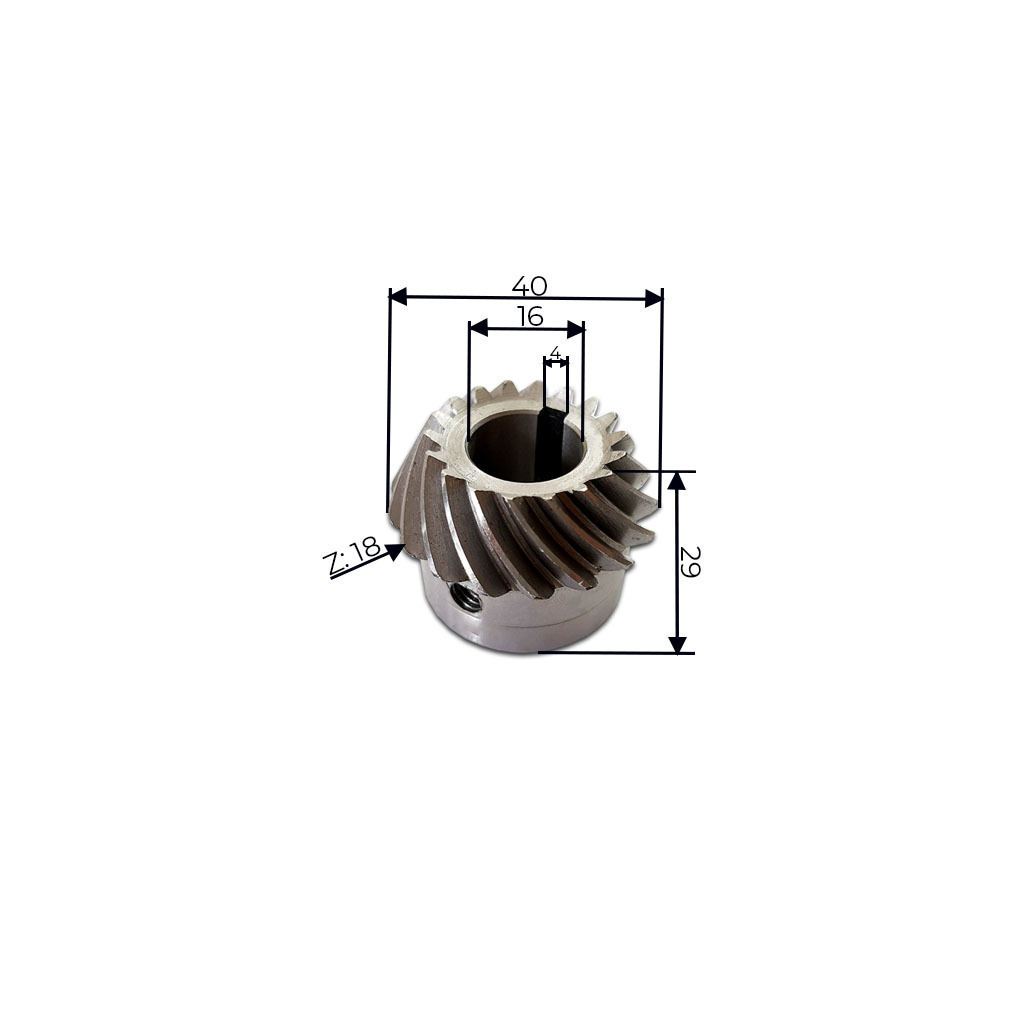

Pinhão (Engrenagem Menor):
Número de dentes (Z): 18
Diâmetro interno: 16 mm
Altura: 29 mm
Comprimento total: 40 mm
Chaveta: 4 mm

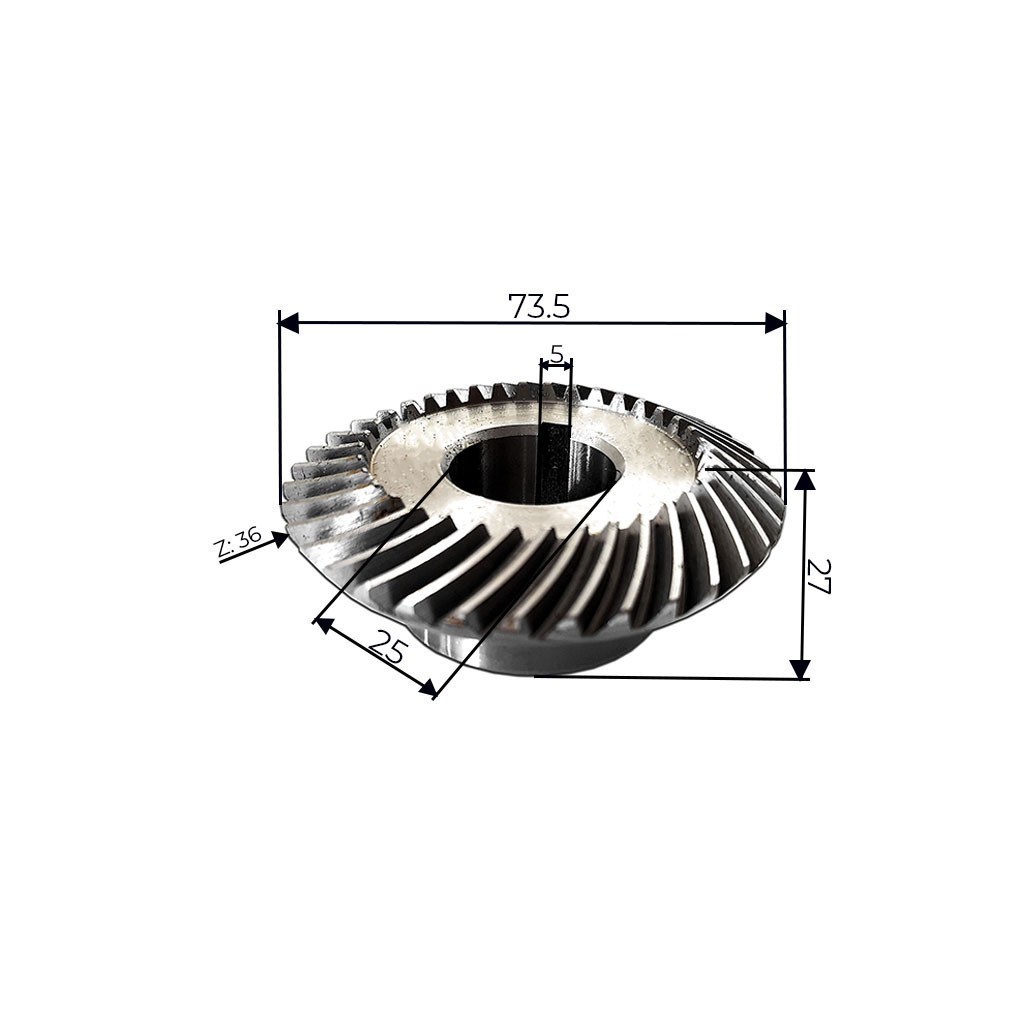

Engrenagem Maior:
Número de dentes (Z): 36
Diâmetro interno: 25 mm
Altura: 27 mm
Comprimento total: 73,5 mm
Chaveta: 5 mm
Vantagens:
Transmissão de força eficiente com menor desgaste mecânico
Geometria helicoidal que proporciona funcionamento mais silencioso e suave
Ideal para aplicações que exigem precisão no movimento vertical
Alta durabilidade mesmo em operações contínuas e sob carga
Material:
Usualmente fabricado em aço temperado ou liga metálica com tratamento térmico (informar caso haja especificação exata), proporcionando excelente resistência ao desgaste e longa vida útil.
