Código 10350
Descrição:

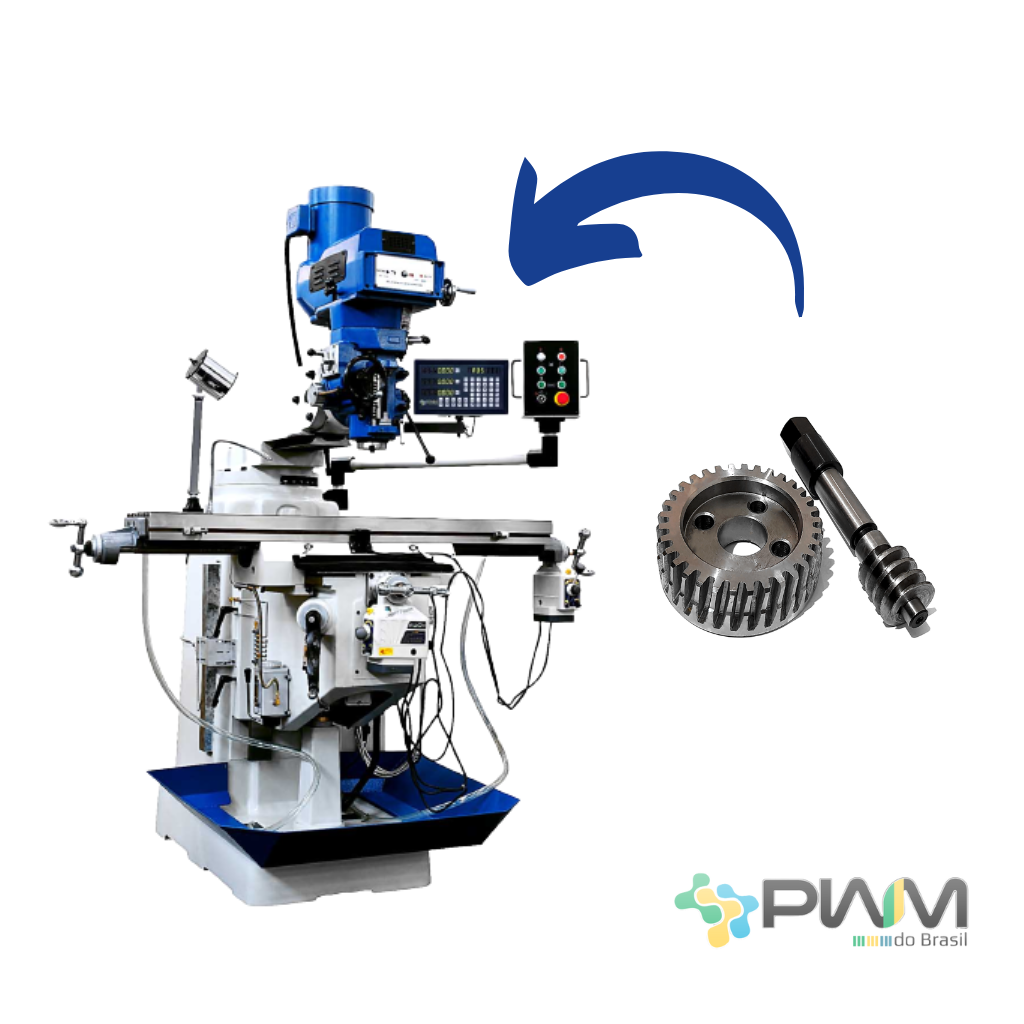

Conjunto composto por eixo sem-fim e coroa dentada, desenvolvido para o ajuste de inclinação do cabeçote em fresadoras com sistema ISO 30. O mecanismo permite movimentações angulares suaves e precisas, essenciais para operações de usinagem inclinada. Fabricado em aço de alta resistência, oferece durabilidade, resistência ao desgaste e precisão no acoplamento entre os elementos.
Características Técnicas:
Eixo Sem-Fim:
Diâmetro do eixo: Ø16 mm
Comprimento do eixo: 57 mm
Diâmetro da rosca sem-fim: Ø25,3 mm
Comprimento total do componente: 133 mm
Material: Aço temperado (recomendado para resistência à carga e desgaste)
Coroa Dentada:
Diâmetro externo com dentes: 75 mm
Diâmetro interno (furo central): 22 mm
Espessura: 24 mm
Número de dentes (Z): 33
Material: Aço de alta resistência
Aplicação:
Utilizado no sistema de inclinação do cabeçote em máquinas fresadoras com interface ISO 30. Essencial para operações que requerem ajuste angular do cabeçote para usinagem em ângulos específicos.
Vantagens:
Movimento suave e preciso do cabeçote
Alto desempenho em operações sob carga
Conjunto usinado com alta precisão para encaixe exato
Construção robusta com materiais duráveis
