Código 96466
Características Técnicas:

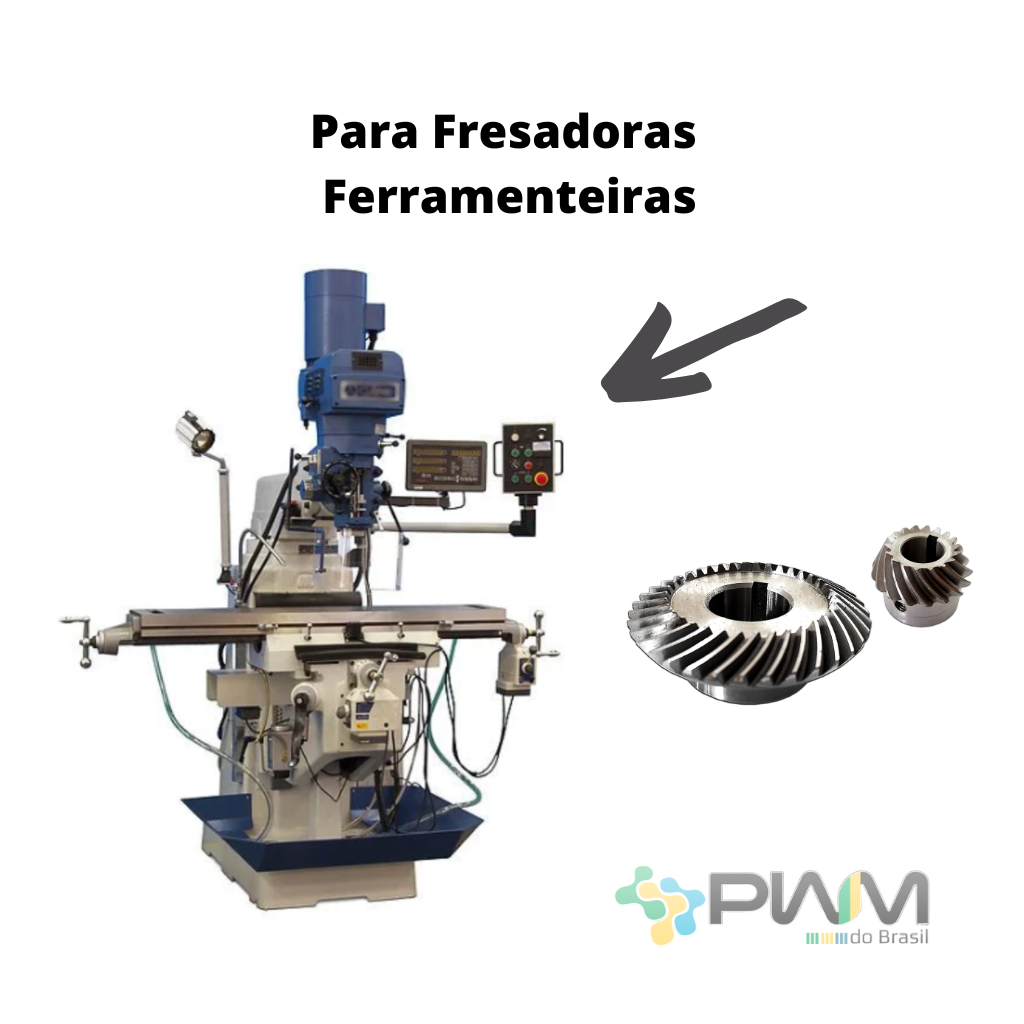

Aplicação: Sistema de elevação do eixo Z em fresadoras ferramenteiras.
Tipo de Engrenamento: Cônico Helicoidal - Transmissão suave, menor ruído, maior capacidade de carga.

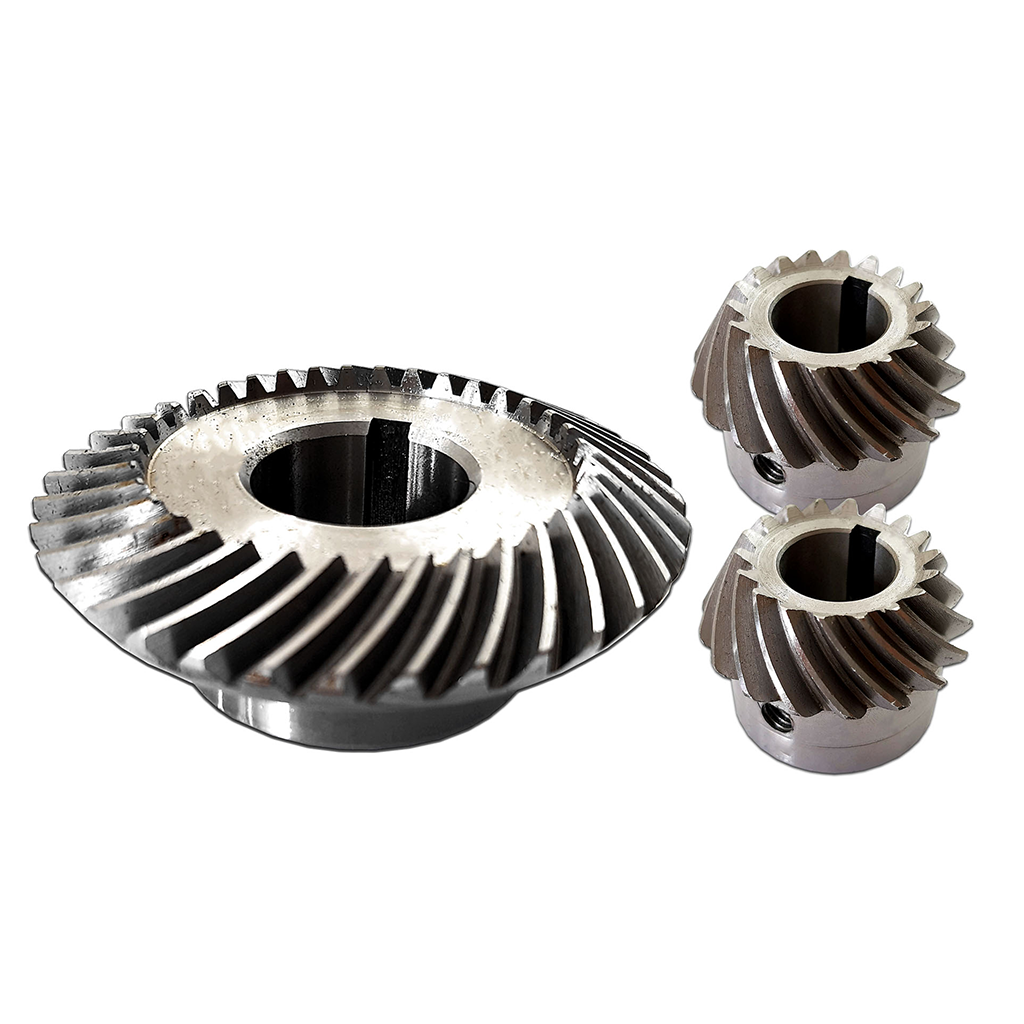

Número de Pinhões: 2 peças (idênticas)
Número de Engrenagens: 1 peça
Material (Geral): Aço liga de alta resistência com tratamento térmico (dureza superficial e sem núcleo especificado pelo fabricante).
Acabamento dos Dentes: Retificados ou lapidados para minimizar atrito e desgaste.
Tipo de Chaveta (Pinhões): Padrão, 4 mm de largura.
Tipo de Chaveta (Engrenagem): Padrão, 5 mm de largura.
Relação de Transmissão: 2:1 (Engrenagem:Pinhão)
Informações Essenciais (Consultar Fabricante): Módulo (m), Ângulo da Hélice (β), Sentido da Hélice (Direita/Esquerda), Ângulo de Pressão (α), Tolerâncias, Lubrificação Recomendada.
Tabela de Medidas

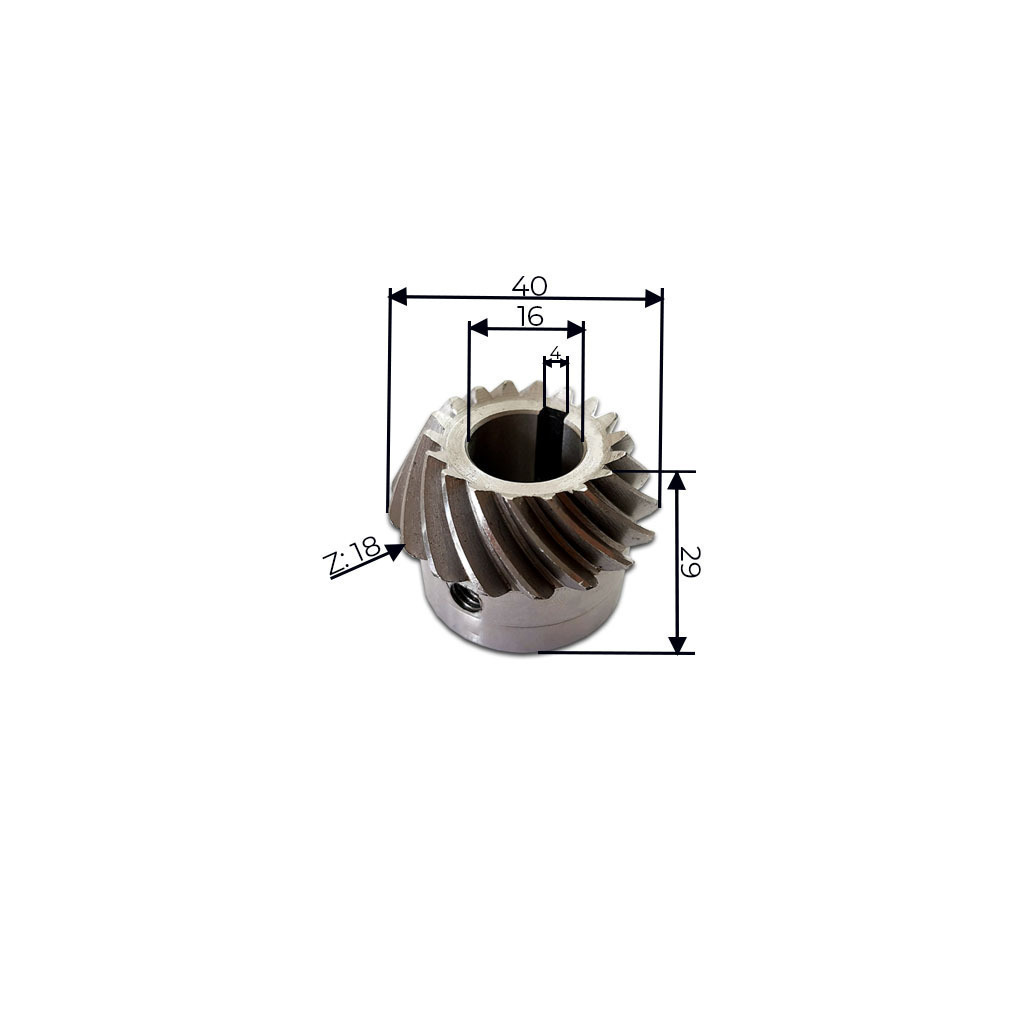

Pinhão (2 peças):
Número de dentes (Z): 18
Diâmetro interno (mm): 16
Altura (mm): 29
Largura da Chaveta (mm): 4
Comprimento (mm): 40
Engrenagem (1 peça):
Número de dentes (Z): 36
Diâmetro interno (mm): 25
Largura da Chaveta (mm): 5
Altura (mm): 25
Comprimento (mm): 73,5
